Versatz beim Drucken

Kompensierte Schablonen von CADiLAC Laser GmbH
Leiterplatten werden heute mit hoher Präzision gefertigt. Dennoch gibt es bei den Herstellungsprozessen der Leiterplatte thermische Prozesseinflüsse, die zu Materialverzug und Dimensionsänderungen  führen können. Häufig kommt es zu einem Schrumpfen des Materials. Der Leiterplattenhersteller korrigiert diese Einflüsse aufgrund seiner Erfahrungswerte im Prozess und arbeitet mit entsprechenden Vorhaltewerten.

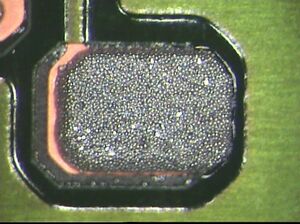

Die unterschiedlichsten Materialeigenschaften, Lagenaufbauten und Designvarianten ermöglichen es nicht immer, exakt die Sollwerte zu erreichen. Dimensionsabweichungen können daher trotz aller Sorgfalt und Prozesspräzision entstehen. Das Ergebnis beim Schablonendruck ist dann ein Druckversatz.
Dieser Versatz lässt sich  durch den Einsatz dimensionskompensierter Schablonen  von CADiLAC Laser GmbH korrigieren .
Für die Kompensation müssen die Dimensionsabweichungen vom Sollwert der Leiterplatte ermittelt werden. Die für den Druck erforderliche Schablone wird dann mit diesen skalierten Werten gefertigt.
Aber nicht nur bei der Leiterplattenherstellung  treten Dimensionsabweichungen auf, sondern auch bei den Reflowprozessen der Bestückung. Das zeigt sich oftmals in einer „Schrumpfung“ der Leiterplatte, was zur Folge hat, dass ein passgenauer Druck der zweiten Seite nicht mehr erfolgen kann. Dieser Problematik kann man ebenfalls mit einer kompensierten Schablone aus dem Wege gehen. Dazu wird die Leiterplatte nach dem ersten Temperaturprozess vermessen und ein Skalierungsfaktor ermittelt. Dieser Faktor wird bei der Fertigung der Schablone berücksichtigt. Somit ist gewährleistet, dass ein passgenauer Druck erfolgen kann.
Gerne bieten wir Ihnen das Vermessen Ihrer Leiterplatten zwecks Ermittlung des Skalierungsfaktors als Basis für die Fertigung einer kompensierten Schablone an.

Schlechte Druckqualitäten wirken sich letztendlich auf das zu fertigende Produkt aus.

Sprechen Sie uns an und profitieren Sie von unserem Knowhow – unsere kompetenten Mitarbeiter stehen Ihnen sehr gerne zur Verfügung.
